Popularność modułów w formacie 500 i elastyczność jaką oferują procesory sygnałowe i inne urządzenia zamknięte w tak kompaktowych obudowach sprawiły, że firma Harrison Audio – mająca już wcześniej w swej ofercie takie właśnie produkty – postanowiła przygotować coś specjalnego skierowanego do użytkowników tego typu modułów. Mowa tu o systemie D510 obejmującym nie tylko skrzynię na moduły, ale także różne dodatki zwiększające możliwości obsługi sygnałów audio. Aktualnie w skład tej serii wchodzą cztery produkty, których najważniejszym cechom przyjrzymy się w poniższym artykule…
Głównym elementem, stanowiącym niejako „serce” całego systemu jest skrzynia D510r mogąca pomieścić 10 pojedynczych modułów w formacie 500 (w przypadku modułów z szerszym panelem zmieścimy ich odpowiednio mniej). Wbudowany zasilacz zapewnia wystarczającą moc dla modułów montowanych w skrzyni, a z każdym z dziesięciu slotów powiązane jest analogowe wejście i wyjście typu XLR. Do dyspozycji mamy też możliwość łączenia ze sobą par kanałów (LINK), a ponadto możemy w razie potrzeby zmienić – niezależnie dla każdego slotu – wejście analogowe na cyfrowe. Na przednim panelu umieszczono dodatkowo diody LED informujące na o statusie różnych parametrów oraz cztery przyciski funkcyjne. Metalowa obudowa idealnie pasuje do standardowych racków 19” zajmując w nich trzy jednostki wysokości. Zarówno z przodu jak i z tyłu D510r przygotowano przestrzeń na opcjonalne dodatki, dzięki którym zmienia się ona w coś więcej niż tylko skrzynię na moduły w formacie 500.
Pierwszym z opcjonalnych dodatków jest analogowy mikser sumujący D510mx (10×2) montowany z przodu i zabierający nieco przestrzeni przeznaczonej standardowo na moduły. Po jego zamontowaniu pozostaje nam miejsce na 8 pojedynczych modułów, ale nadal możemy wykorzystywać wszystkie wejścia. Dla każdego z 10 kanałów wejściowych (8 sygnałów z wyjść modułów ze slotów 1-8 + sygnały podawane bezpośrednio na wejścia 9 i 10) można regulować głośność i położenie w panoramie, a także indywidualnie przekierowywać je na szynę wyjściową MIX. Do dyspozycji mamy też globalne pokrętło głośności MAIN oraz dwa wyjścia słuchawkowe jack 1/4” z niezależną regulacją głośności. Z każdym wyjściem słuchawkowym powiązane jest też pokrętło BLEND, z którego można korzystać gdy zainstalujemy kartę Dante. Jako że do zamontowania miksera należy odkręcić podstawowy panel skrzyni D510r, mamy tu też dostępne na nim diody i przyciski.

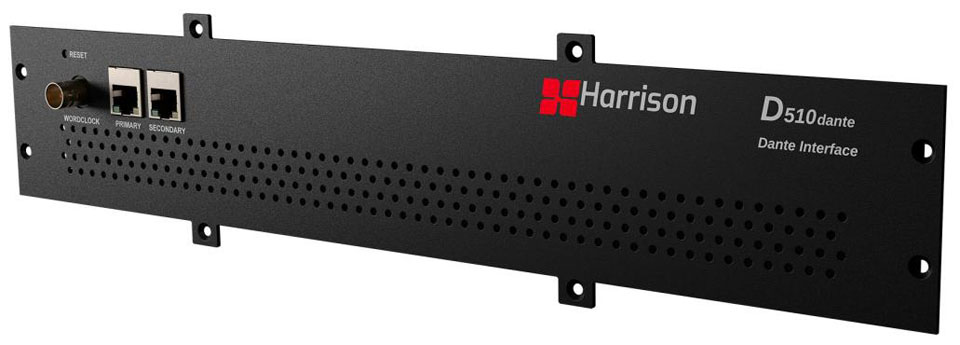

Kolejnym dodatkiem – tym razem montowanym z tyłu – jest interfejs D510dante dający możliwość integracji skrzyni i zamontowanych w niej modułów w formacie 500 z z systemami sieciowymi bazującymi na protokole Dante. Opcjonalne rozszerzenie otwierające system D510 na świat protokołu Dante AoIP jest wyposażone dwa porty sieciowe (PRIMARY i SECONDARY) oraz gniazdo WORD CLOCK obsługuje 10 wejść i 14 wyjść. Inną opcją zwiększającą możliwości współpracy systemu D510 z zewnętrznymi urządzeniami jest interfejs D510ua. W tym przypadku mamy do dyspozycji port USB typu C oraz dwie pary cyfrowych wejść i wyjść optycznych ADAT, a także wejście i wyjście WORD CLOCK [BNC]. Montując to rozszerzenie w skrzyni D510r zmieniamy ją w profesjonalnej jakości hub audio, który poza maks. 10 analogowymi wejściami i 14 wyjściami oferuje też po 16 kanałów wejściowych i wyjściowych ADAT. Oznacza to, że w takiej konfiguracji mamy do dyspozycji aż 26 wejść i 30 wyjść – analogowych i cyfrowych.

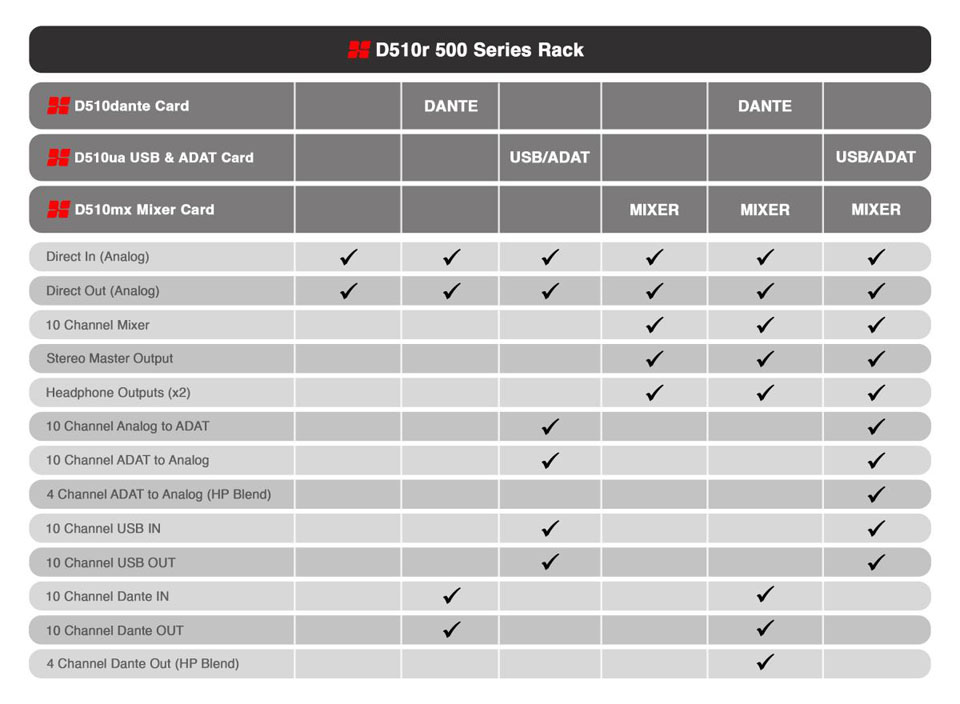

Jako że z tyłu skrzyni D510r dostępny jest tylko jeden slot na opcjonalne rozszerzenie można tam zamontować interfejs D510dante lub D510ua, a wybór zależy od naszych potrzeb i setupu, w którym będziemy używali całego systemu. W zależności od tego, które rozszerzenie zamontujemy z tyłu oraz tego czy jednocześnie będziemy używali miksera D510mx czy też nie, zmieniają się możliwości systemu D510 w kwestii liczby i typu obsługiwanych kanałów wejściowych i wyjściowych. Dobrze ilustruje to poniższa grafika:
