Tajemnice lampowego wzmacniacza – przewodnik od podstaw

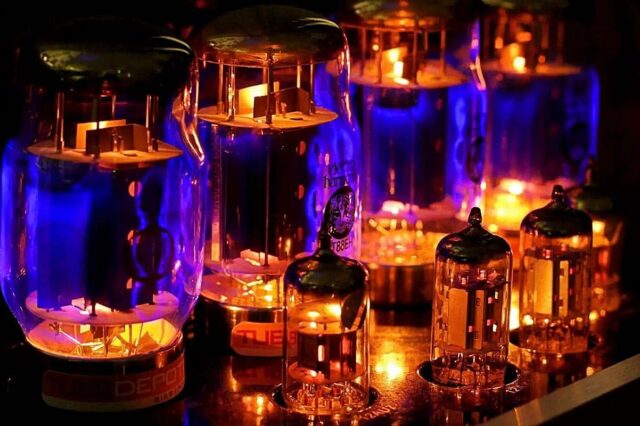

Dla wielu gitarzystów wzmacniacz lampowy jest czymś niemal magicznym. Szklane bańki świecące w ciemności, charakterystyczna reakcja na dynamikę gry, miękki przester i legendarny „feeling” pod palcami sprawiły, że mimo dziesięcioleci rozwoju technologii i wszechobecnej domeny cyfrowej, lampy nadal mają ogromną grupę fanów. Ale co tak naprawdę dzieje się wewnątrz wzmacniacza? Dlaczego jedne lampy nazywają się preampowymi, inne końcówki mocy? Po co ustawia się bias? Dlaczego wzmacniacz ma przełącznik Standby? I czym właściwie różni się układ push-pull od innych konstrukcji? Spróbujmy przejść przez cały tor sygnału – od gitary aż do głośnika.

Lampa – pierwszy krok do zrozumienia

Lampa elektronowa to urządzenie, które pozwala sterować przepływem elektronów w próżni. Najprostsza lampa wzmacniająca, czyli trioda, ma trzy główne elementy:

• katodę – podgrzewany element emitujący elektrony,
• siatkę sterującą – element kontrolujący przepływ elektronów,
• anodę – elektrodę przyciągającą elektrony.

Najważniejsza rzecz: niewielka zmiana napięcia na siatce może sterować znacznie większym przepływem prądu między katodą i anodą. Można to porównać do zaworu: sygnał z gitary trafiający na siatkę jest jak ruch pokrętła zaworu, a przepływ prądu przez lampę jest jak strumień wody.

Mały ruch steruje dużym przepływem. Właśnie dzięki temu słaby sygnał z przetworników gitarowych może zostać zamieniony w sygnał wystarczająco mocny, aby napędzić głośnik.

Co znaczy, że lampa pracuje liniowo?

Liniowa praca oznacza, że lampa wzmacnia sygnał bez zmiany jego kształtu.

Jeżeli gitara wysyła falę:

/‾\__/‾\__

to lampa liniowa tworzy większą wersję tej samej fali:

/‾‾‾\____/‾‾‾\__

Sygnał jest większy, ale zachowuje charakter. Problem zaczyna się wtedy, gdy lampa zostaje zmuszona do pracy poza swoim optymalnym zakresem. Lampa ma ograniczenia i nie może wzmacniać sygnału poza swoimi parametrami. Wtedy pojawia się nieliniowość: zaokrąglanie sygnału, kompresja, harmoniczne, przesterowanie.

idealna fala:

        /‾‾\
       /    \
______/      \______

po przesterowaniu:

        ____
       /    \
______/      \______

Jak widać wierzchołki fali zostają „ścięte”. To właśnie jest „clipping”, czyli jeden z rodzajów gitarowego overdrive’u. A zatem lampowy overdrive nie jest przypadkowym uszkodzeniem sygnału. To kontrolowana praca lampy poza idealnym zakresem. I właśnie tego gitarzyści często szukają.

Wróćmy jednak do wzmacniacza.

Cały wzmacniacz – sekcje

Typowy wzmacniacz lampowy składa się z kilku bloków:

Gitara → preamp → korekcja barwy → inwerter fazy → końcówka mocy → transformator → głośnik

Każdy z tych etapów robi coś innego.

Największy błąd początkujących polega na myśleniu, że „lampy robią głośność”. W rzeczywistości różne lampy odpowiadają za różne zadania. Zacznijmy od wejścia sygnału gitarowego.

Preamp – tutaj rodzi się charakter brzmienia

Lampy przedwzmacniacza (preampu) są pierwszym miejscem, gdzie sygnał z gitary zostaje mocno przetworzony. Najczęściej stosowane są tu lampy typu: 12AX7, ECC83, 12AT7, czy 12AU7.

Jedna taka lampa często zawiera dwie niezależne triody, więc jedna „bańka” może realizować dwa stopnie wzmacniające.

W preampie dzieje się bardzo dużo:

• podnoszenie poziomu sygnału,
• kształtowanie barwy,
• tworzenie przesterowania,
• kompresja sygnału.

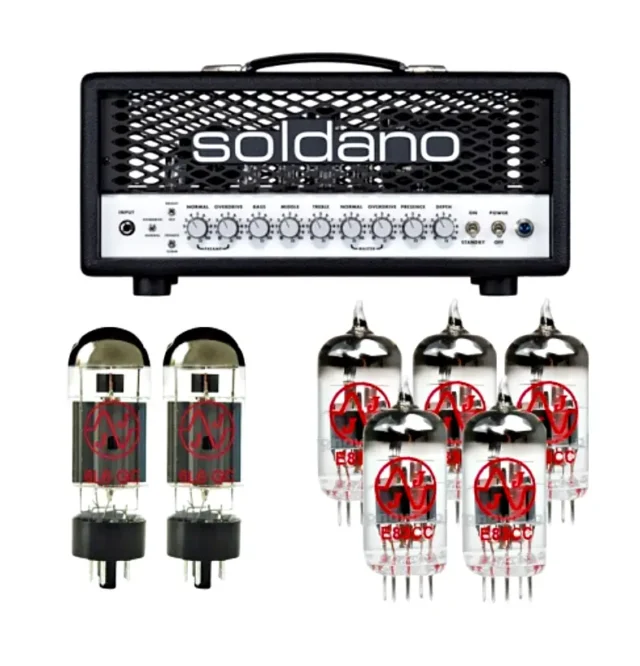

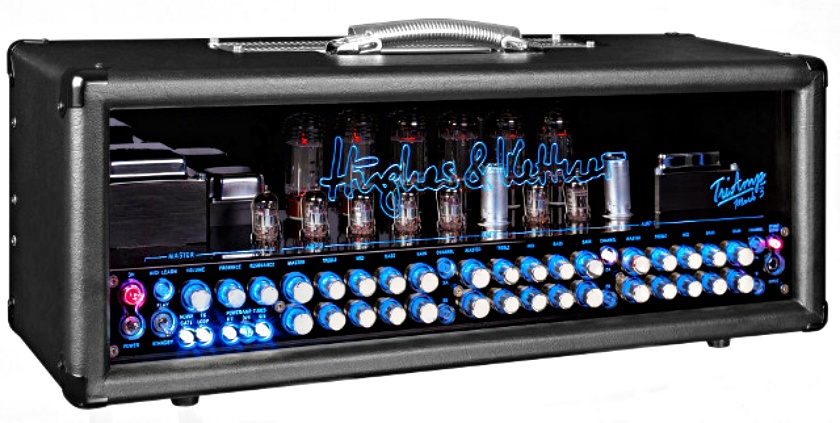

To właśnie dlatego nowoczesne wzmacniacze high-gain mają wiele lamp preampowych. Każdy kolejny stopień może dodać więcej gainu. Przykładowo:

Pierwszy stopień: wzmacnia sygnał z gitary.
Drugi: zwiększa poziom sygnału.
Trzeci: wprowadza kontrolowany clipping, czyli przesterowanie.
Czwarty: pozwala uzyskać jeszcze większe nasycenie.

Dlatego wzmacniacz „metalowy” może mieć kilka lamp preampu, mimo że jego końcówka mocy ma tylko dwie lampy.

Końcówka mocy – tutaj powstaje energia dla głośnika

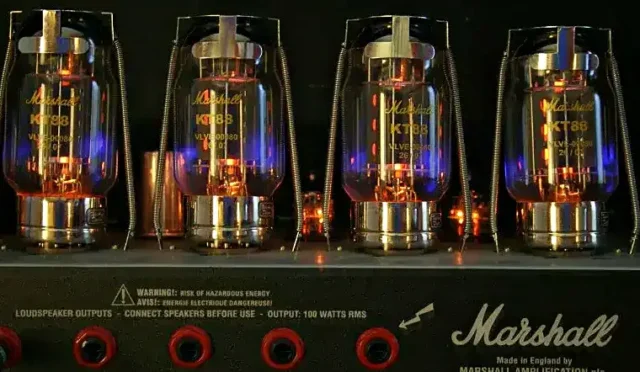

Po przejściu przez preamp i kilka innych sekcji wzmacniacza, sygnał nadal jest za słaby, aby poruszyć membraną głośnika. Tutaj wchodzą lampy mocy: EL34, EL84, 6L6, 6V6, KT88 itp.

Ich zadaniem nie jest przede wszystkim tworzenie gainu. Ich zadaniem jest dostarczenie dużej ilości energii. Preamp mówi: „jak ma wyglądać dźwięk”, a końcówka mówi: „jak mocno ten dźwięk będzie napędzał głośnik”.

Dlatego końcówka mocy odpowiada za: dynamikę, zapas clean’u, charakter przy dużej głośności, a nawet za odczucie pod palcami.

W starych wzmacniaczach bez master volume właśnie końcówka mocy była często miejscem, gdzie powstawał główny przester. Gitarzysta musiał po prostu mocno odkręcić wzmacniacz.

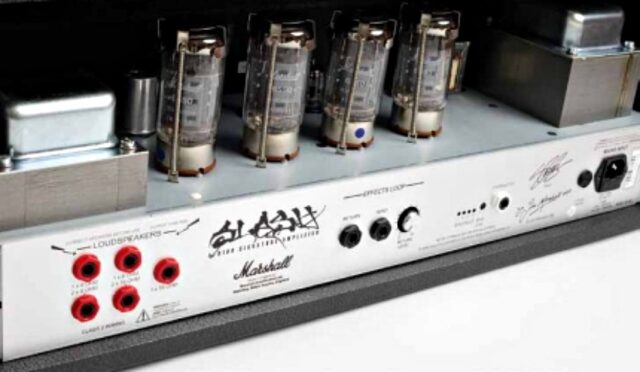

Dlaczego w końcówce jest jedna, dwie albo cztery lampy?

Liczba lamp mocy wynika głównie z wymaganej mocy.

Przykładowo:

• jedna EL84 – kilka watów,
• dwie EL34 – okolice 50 W,
• cztery EL34 – okolice 100 W.

Więcej lamp oznacza większą zdolność dostarczania prądu do transformatora wyjściowego. Nie oznacza jednak automatycznie większego gainu.

Dwa wzmacniacze mogą mieć:

• jeden dużo lamp preampu i małą końcówkę,
• drugi mało lamp preampu i potężną końcówkę.

Pierwszy może mieć ogromny przester przy małej głośności. Drugi może być głośnym, czystym potworem.

Push-pull – dlaczego lampy pracują parami?

Większość klasycznych wzmacniaczy gitarowych wykorzystuje układ push-pull. Nazwa oznacza, że jedna lampa umownie „pcha” sygnał, druga go „ciągnie”. Sygnał zostaje zatem podzielony na dwie przeciwne połówki. Jedna lampa wzmacnia dodatnią część fali, druga ujemną.

Dzięki temu można uzyskać większą moc, wzmacniacz jest bardziej wydajny, a transformator pracuje efektywniej.

Układ push-pull jest podstawą wielu legendarnych konstrukcji, a informację o tym, zawsze znajdziecie w specyfikacji danego wzmacniacza.

Po co jest inwerter fazy?

W układzie push-pull potrzebne są dwa przeciwne sygnały. Gitara daje tylko jeden, dlatego przed końcówką mocy znajduje się phase inverter, czyli odwracacz fazy.

Jego zadanie to: stworzyć drugi sygnał, odwrócić go o 180 stopni, dostarczyć oba sygnały do lamp mocy.

Inwerter nie zwiększa mocy wzmacniacza, jest jednak bardzo ważny, ponieważ bez niego push-pull nie działałby prawidłowo. Co ciekawe, przy mocnym graniu sam inwerter również może wejść w nasycenie i stać się częścią charakterystycznego brzmienia wzmacniacza.

Dlatego wzmacniacze typu:

• Marshall JTM45,
• Marshall Plexi,
• Fender Bassman 1959

brzmią tak charakterystycznie przy dużej głośności — nie tylko lampy mocy, ale cały koniec toru zaczyna pracować na granicy.

Klasa A, AB i B – czyli jak długo pracuje lampa

Lampy mogą pracować w różnych klasach.

Klasa A oznacza, że lampa przewodzi cały czas.

Zalety: bardzo płynna praca i charakterystyczna kompresja.

Wady: dużo wytwarzanego ciepła (a zatem mniejsza „sprawność” układu) i mniejsza moc.

Klasa B oznacza, że każda lampa pracuje tylko przez połowę czasu.

Zaletą jest wysoka sprawność, a wadą większe problemy z płynnym przejściem między lampami.

Klasa AB

Najpopularniejsza w gitarowych końcówkach.

To kompromis:

• lampa pracuje trochę więcej niż połowę czasu,
• zachowana jest dobra dynamika,
• można uzyskać dużą moc.

Większość klasycznych wzmacniaczy rockowych korzysta właśnie z tego rozwiązania.

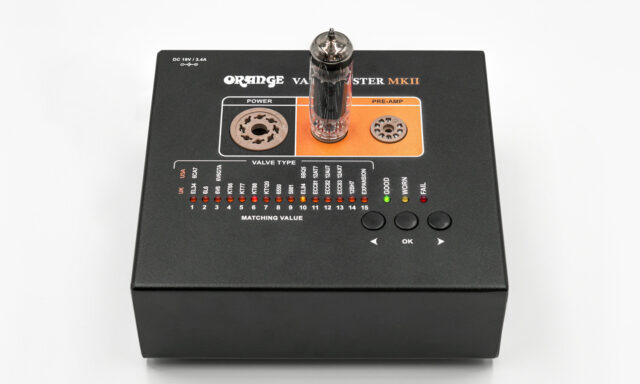

Czym jest bias i dlaczego trzeba go ustawiać?

Bias to ustawienie prądu spoczynkowego lamp mocy, Czyli: „ile prądu płynie przez lampę, kiedy nie gramy”. Dlaczego jest potrzebny? Bo lampa musi mieć ustawiony odpowiedni punkt pracy.

Jeśli ustawimy za mały prąd mamy „zimną” pracę, ostrzejszy dźwięk, możliwość pojawienia się zniekształceń przejścia.

Gdy jest za duży prąd spoczynkowy mamy więcej ciepła, ale też szybsze zużycie lamp i ryzyko ich uszkodzenia.

Dobry bias to kompromis między brzmieniem, trwałością i bezpieczeństwem, dlatego tak ważne jest prawidłowe jego ustawienie. I raczej nie uda się nam tego zrobić na „ucho”, czyli bez urządzeń pomiarowych.

Standby – po co ten przełącznik?

W wielu wzmacniaczach znajdziemy dwa przełączniki:

• Power,
• Standby.

Power uruchamia cały wzmacniacz. Standby zwykle odłącza wysokie napięcie potrzebne do pracy lamp, pozostawiając jednak żarzenie. Czyli lampa jest ciepła, ale wzmacniacz nie wzmacnia sygnału.

Historycznie miało to pozwolić lampom spokojnie się rozgrzać przed rozpoczęciem pracy, a dzisiaj Standby jest przede wszystkim wygodnym sposobem na szybkie wyciszenie wzmacniacza podczas przerw.

Dlaczego lampy brzmią inaczej niż tranzystory?

Sekret nie leży w jednym elemencie, bo na charakter wzmacniacza wpływają:

• sposób pracy lamp,
• punkt biasu,
• konstrukcja preampu,
• końcówka mocy,
• transformator,
• głośnik,
• sposób przesterowania.

Lampy mają tę ciekawą właściwość, że kiedy zbliżają się do granicy możliwości, nie przestają działać nagle. Zaczynają stopniowo kompresować i tworzyć harmoniczne. Dla gitarzysty oznacza to coś bardzo ważnego: wzmacniacz reaguje na sposób gry.

Lekki dotyk może dać czysty dźwięk. Mocniejsze uderzenie może wywołać przester. I właśnie ta interakcja między gitarą, ręką muzyka i wzmacniaczem jest jednym z powodów, dla których lampy nadal mają swoje miejsce na scenach i w studiach. Dzisiaj konstrukcje cyfrowe typu model ery i profilery doskonale to imitują, jednak dla wielu „lampa” to coś więcej niż sound – to cały muzyczny światopogląd, który wymyka się „szkiełku i oku”.

Podsumowanie

Lampowy wzmacniacz to nie po prostu „kilka świecących baniek i kabalków”. To cały system, w którym każdy element ma swoje zadanie:

• preamp kształtuje charakter i gain,
• inwerter fazy przygotowuje sygnał dla końcówki,
• lampy mocy dostarczają energię,
• bias ustawia ich punkt pracy,
• transformator i głośnik zamieniają energię elektryczną w dźwięk.

Kiedy zrozumiemy ten łańcuch, wzmacniacz lampowy przestanie być tajemniczym ciężkim pudłem, a zacznie być świadomie kształtowanym narzędziem muzycznym.
